ООО Компания «Евровуд»
| Утверждено: председатель Наблюдательного совета «____»_____________2007 г. Введено в действие приказом |
Стандарт предприятия СТП-07-2007
Пиломатериалы, используемые для нужд строительства
Экземпляр №______
г. Полтава. 2007 г.
ООО Компания «Евровуд»
Стандарт предприятия СТП-07-2007
Пиломатериалы, используемые для нужд строительства.
Технические условия
Настоящий стандарт распространяется на обрезные и не обрезные пиломатериалы используемые для нужд строительства и устанавливает требования к таким пиломатериалам. Соблюдение настоящего стандарта обязательно для всех работников ООО Компания «Евровуд»
1. Основные параметры и размеры
1.1. Пиломатериалы разделяются на обрезные и не обрезные доски, бруски и брусья:

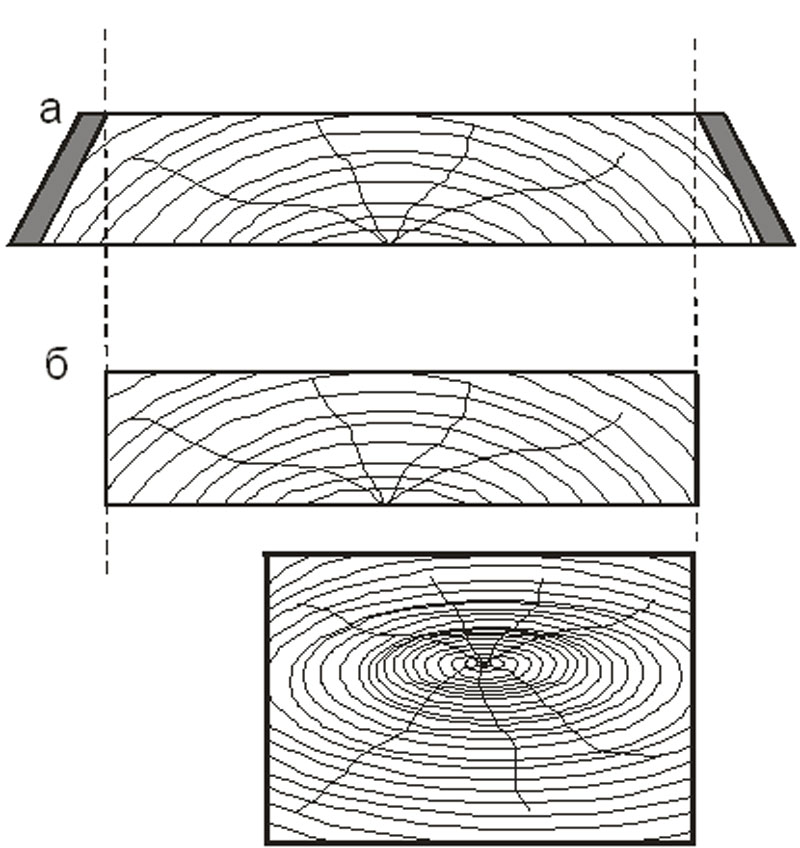

- Не обрезная доска – пиломатериал, у которого пропилены две стороны (пласти), а кромки не перпендикулярны к пластям и имеют обзол (рисунок 1а).
- Обрезная доска – пиломатериал, у которого пропилены все четыре стороны, и ширина которого более двойной толщины (рисунок 1б).
- Бруски – обрезной пиломатериал, ширина которого не более двойной толщины (рисунок 2).
- Брусья – обрезной пиломатериал, ширина и толщина которого более 100 мм.
Рисунок 1.
Рисунок 2.
2. Технические требования
2.1. Пиломатериалы должны соответствовать требованиям настоящего стандарта и изготовляться из древесины следующих пород: сосны, ели, пихты, лиственницы и кедра.
2.2. По согласованию с потребителем пиломатериалы могут изготавливаться из древесины других пород.
2.3. По качеству древесины и обработки доски, брусья и бруски разделяют на три сорта (2, 3, 4) и должны соответствовать требованиям, указанным в таблице 1.
Таблица 1.
| Пороки древесины по ГОСТ 2140-81 |
Нормы ограничения пороков в пиломатериалах для сортов | ||||||||
| 2-го | 3-го | 4-го | |||||||
| 1. Сучки | Допускаются размером в долях ширины стороны и в количестве на любом однометровом участке длины на каждой из сторон, не более: | ||||||||
| 1.1. Сросшиеся здоровые, а в брусьях и частично сросшиеся и несросшиеся здоровые: | Размер | Кол-во шт. |
Размер | Кол-во шт. |
Размер | Кол-во шт. |
|||
| 1.1.1. Пластевые и ребровые | 1/3 | 4 | 1/2 | 4 | Допускаются | ||||
| 1.1.2. Кромочные на п/м < 40 мм | 2/3 | 2 | Во всю кромку | 2 | Допускаются | ||||
| 1.1.3.Кромочные на п/м 40 мм и > | 1/2 | 3 | 1/2 | 3 | Допускаются | ||||
|
Примечание. В брусьях количество сучков не нормируется.
|
|||||||||
| 1.2. Частично сросшиеся | Допускаются в общем числе сросшихся здоровых сучков размером в долях ширины стороны и в количестве на любом однометровом участке длины на каждой из сторон, не более: | ||||||||
| Размер | Кол-во шт. |
Размер | Кол-во шт. |
Размер | Кол-во шт. |
||||
| 1.2.1. Пластевые и ребровые | 1/4 | 3 | 1/3 | 3 | 1/2 | 4 | |||
| 1.2.2. Кромочные на п/м < 40 мм | 1/2 | 2 | Во всю кромку | 2 | Во всю кромку | 2 | |||
| 1.2.3. Кромочные на п/м 40 мм и > | 1/3 | 2 | 2/3 | 2 | То же | 3 | |||
| 1.3. Загнившие гнилые и табачные | Допускаются в общем числе частично сросшихся и несросшихся здоровых сучков тех же размеров и не более половины их количества. Древесина, окружающая табачные сучки, не должна иметь признаков гнили. |
||||||||
|
Примечания: 1. Сучки размером менее половины максимально допускаемых не учитываются. 2. В пиломатериалах толщиной 40 мм и более, допускаются продолговатые и сшивные сучки размером по малой оси до 6 мм и глубиной залегания до 3 мм без ограничения размера по большой оси. 3. Пасынок допускается по нормам несросшихся сучков. 4. Размер сучка определяют расстоянием между касательными к контуру сучка, проведенными параллельно продольной оси пиломатериала. За размер продолговатого и сшивного сучка на пластях пиломатериалов и на всех сторонах брусков и брусьев принимают половину расстояния между касательными, проведенными параллельно продольной оси пиломатериала: 5. В пиломатериалах длиной более 3 м допускается наличие одного сучка размером, предусмотренным в нормах смежного более низкого сорта. 6. На участке пиломатериалов длиной, равной его ширине, наибольшая сумма размеров сучков, лежащих на прямой линии, пересекающей сучки в любом направлении, не должна превышать предельного размера допускаемых сучков. 7. В пиломатериалах для несущих конструкций сумма размеров всех сучков, расположенных на участке длиной 200 мм, не должна превышать предельного размера допускаемых сучков. |
|||||||||
| Пороки древесины по ГОСТ 2140-81 |
Нормы ограничения пороков в пиломатериалах для сортов | ||||||||
| 2-го | 3-го | 4-го | |||||||
| 2. Трещины
2.1. Пластевые и кромочные, в том числе выходящие на торец |
Допускаются длиной в долях длины пиломатериала, не более | Допускаются при условии сохранения целостности пиломатериала |
|||||||
| Неглубокие и глубокие | |||||||||
| 1/3 | 1/2 | ||||||||
| 2.2. Пластевые сквозные, в том числе выходящие на торец | Допускаются длиной в мм, не более: | Допускаются общей длиной в долях длины пиломатериала, не более: | |||||||
| 200 | |||||||||
| 2.3. Торцовые (кроме трещин усушки) | Допускаются на одном торце длиной в долях ширины пиломатериала, не более: | Допускаются при условии сохранения целостности пиломатериала | |||||||
| 1/3 | 1/2 | ||||||||
| Примечание. Допускаемые размеры трещин установлены для пиломатериалов с влажностью древесины не более 22%, при большей влажности эти размеры трещин уменьшаются вдвое. | |||||||||
| 3. Пороки строения древесины 3.1. Наклон волокон |
Допускается |
||||||||
| 3.2. Крень | Допускается | ||||||||
| 3.3. Кармашки | Допускаются на любом однометровом участке длины пиломатериала не более 4 шт. |
Допускаются |
|||||||
| 3.4. Сердцевина и двойная сердцевина | Допускается | ||||||||
| 3.5. Прорость | Допускается односторонняя шириной в долях соответствующей стороны пиломатериала, не более: | Допускается | |||||||
| 1/5 | 1/4 | ||||||||
| 3.6. Рак | Допускается протяжением в долях длины пиломатериала до | Допускается | |||||||
| 1/5 но не более 1 м |
1/3 | ||||||||
| 2-го | 3-го | 4-го | |||||||
| 4. Грибные поражения
4.1. Грибные ядровые пятна (полосы) |
Допускаются общей площадью в % от площади пиломатериала, не более: 20 |
Допускаются |
|||||||
| 4.2. Заболонные грибные окраски и плесень | Допускаются поверхностные в виде пятен и полос. Глубокие допускаются общей площадью в % от площади пиломатериала, не более: |
Допускаются |
|||||||
| 20 | 50 | ||||||||
| 4.3. Гнили |
Не допускаются |
Допускается пестрая ситовая ядровая гниль в виде пятен и полос общей площадью не более 10% площади пиломатериала |
|||||||
| 5. Биологические повреждения
5.1. Червоточина |
Допускается на любом однометровом участке длины пиломатериала в шт., не более: | ||||||||
| 2 | 3 | 6
|
|||||||
| Пороки древесины по ГОСТ 2140-81 |
Нормы ограничения пороков в пиломатериалах для сортов | ||||||||
| 2-го | 3-го | 4-го | |||||||
| 6. Инородные включения, механические повреждения и пороки обработки
6.1. Инородные включения (проволока, гвозди, металлические осколки и др.) |
Не допускаются |
||||||||
| 6.2. Обзол (в обрезных пиломатериалах) | Острый не допускается | Допускается тупой и острый при условии, что пласти пропилены не менее, чем на 1/2 ширины, а кромки не менее, чем на 3/4 длины пиломатериала |
|||||||
| Тупой допускается на пластях и кромках размером в долях ширины соответствующих сторон пиломатериала без ограничения по длине, не более: | |||||||||
| 1/6 | 1/3 | ||||||||
| Допускается на отдельных участках кромок размером в долях ширины кромки, не более: | |||||||||
| 1/3 | 2/3 | ||||||||
| и протяженностью в долях длины пиломатериала, не более: | |||||||||
| 1/6 | 1/4 | ||||||||
| Примечание: 1. Обрезные пиломатериалы, соответствующие по всем показателям требованиям определенного сорта, но с обзолом, превышающим установленную норму для этого сорта, допускается переводить в не обрезные с сохранением сортности. | |||||||||
| 6.3. Скос пропила | В пиломатериалах один торец (в экспортных пиломатериалах оба торца) должен быть опилен перпендикулярно к продольной оси пиломатериала. Отклонение от перпендикулярности торца к пласти и кромке допускается до 5% ширины и толщины пиломатериала соответственно. | ||||||||
| 6.4. Риски, волнистость, вырыв | Допускается в пределах отклонений от номинальных размеров, установленных в ГОСТ 24454-80 | Допускаются глубиной не более 3 мм | Допускаются | ||||||
| 7. Покоробленности 7.1. Покоробленность, продольная по пласти и кромке, крыловатость |
Допускается стрела прогиба в долях длины пиломатериала в %, не более: | Допускаются | |||||||
| 0,2 | 0,4 | ||||||||
| Примечание. В не обрезных пиломатериалах продольная покоробленность по кромке не нормируется | |||||||||
| 7.2. Покоробленность поперечная | Допускается стрела прогиба в долях ширины пиломатериала в %, не более: | Допускается | |||||||
| 1 | 2 | ||||||||
| Примечания:
1. Нормы покоробленности установлены для пиломатериалов с влажностью не более 22%. При большей влажности эти нормы уменьшаются вдвое. 2. Пороки древесины, не упомянутые в настоящем стандарте, допускаются.
|
|||||||||
2.4. Пиломатериалы изготовляют сухими (с влажностью не более 22%) сырыми антисептированными и сырыми свежепиленными. В период с 1 мая по 1 октября изготовление сырых антисептированных и сырых пиломатериалов допускается по согласованию с потребителем.
2.5. Влажность свежепиленных материалов не нормируется.
2.6. По согласованию с потребителем пиломатериалы толщиной 50 мм и менее , а также бруски, одна из сторон которых не более 50 мм могут производится влажностью менее 15%.
2.7. Антисептирование — по ГОСТ 10950.
2.8. Оценка качества пиломатериалов, производится по пласти или кромке, худшей для данной доски, а брусков и брусьев квадратного сечения — по худшей стороне.
2.9. Параметр шероховатости поверхности пиломатериалов Rm max не должен превышать 1250 мкм для 2, и 3-го сортов, а для 4-го сорта — 1600 мкм по ГОСТ 7016.
2.10. Не параллельность пластей и кромок в обрезных пиломатериалах, а также пластей в не обрезных пиломатериалах допускается в пределах отклонений от номинальных размеров, установленных ГОСТ 24454.
2.11. Сорт, характер обработки, размеры и порода древесины согласовываются с потребителем.
3. Номинальные размеры
3.1.Номинальные размеры толщины и ширины обрезных пиломатериалов с параллельными кромками должны соответствовать параметрам, указанным в таблицах 2; 3.
Таблица 2
| Толщина | Ширина | ||||||
| Сырые | Сухие | ||||||
| 22 | 20 | 30 | 40 | — | — | — | — |
| 25 | 23 | 30 | 40 | — | — | — | — |
| 32 | 30 | 15 | 20 | 30 | 40 | 50 | — |
| 40 | 38 | 40 | 50 | 60 | — | — | — |
| 44 | 42 | 40 | 50 | 60 | — | — | — |
| 50 | 48 | 15 | 20 | 30 | 40 | 50 | 70 |
Таблица 3
| Толщина | Ширина | |||||||||
| Сырые | Сухие | |||||||||
| 22 | 20 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | — | — |
| 25 | 23 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 32 | 30 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 40 | 38 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 44 | 42 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 50 | 48 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 60 | — | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 75 | — | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 100 | — | — | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 |
| 125 | — | — | — | 125 | 150 | 175 | 200 | 225 | 250 | — |
| 150 | — | — | — | — | 150 | 175 | 200 | 225 | 250 | — |
| 175 | — | — | — | — | — | 175 | 200 | 225 | 250 | — |
| 200 | — | — | — | — | — | — | 200 | 225 | 250 | — |
| 250 | — | — | — | — | — | — | — | — | 250 | — |
Примечание: По согласованию с потребителем допускается изготовлять пиломатериалы с размерами, не указанными в таблице.
3.2. Для не обрезных пиломатериалов номинальные размеры толщины устанавливаются:
- Для сырых пиломатериалов 22; 25; 32; 40; 44; 50 мм;
- Для пиломатериалов влажностью менее 22%, соответственно 20; 23; 30; 38; 42; 48 мм.
3.3. Для не обрезных пиломатериалов номинальные размеры ширины устанавливаются в соответствии с ГОСТ 24454.
3.4. Номинальные размеры пиломатериалов по толщине и ширине установлены для древесины влажностью 20’%. При влажности древесины более или менее 20% фактические размеры толщины и ширины должны быть более или менее номинальных размеров на соответствующую величину усушки по ГОСТ 6782.1.
3.5. Номинальные размеры длины пиломатериалов устанавливаются от 1,0 до 6,0 м с градацией 0,50 м;
3.6. При единичных заказах номинальные размеры длины пиломатериалов устанавливаются кратными длине поставляемого пиловочного сырья.
3.7. Предельные отклонения от номинальных размеров пиломатериалов устанавливают:
- По длине, мм. . . . . . . . . +50 и –25;
- По толщине, мм:
- при размерах до 32 мм включительно. . . . . ±2,0;
- от 40 до 100 мм включительно. . . . . . ±3,0;
- более 100 мм . . . . . . . ±4,0
- По ширине, мм:
- при размерах до 100 мм включительно. . . . ±2,0;
- более 100 мм . . . . . . . . ±0,3.
3.8. Для пиломатериалов длиной менее 1,5 м предельные отклонения по длине не устанавливают.
3.9. По согласованию с потребителем допускаются пиломатериалы с градацией по длине 0,3 м и предельными отклонениями по толщине и ширине по ГОСТ 26002.
3.10. Измерение размеров пиломатериалов—по ГОСТ 6564.
4. Правила приемки и методы контроля
4.1. Правила приемки и методы контроля — по СТП — 05 — 2007.
5. Маркировка, пакетирование и хранение
4.1. Маркировка, пакетирование и хранение пиломатериалов — по СТП- 03 — 2007.
6. Условные обозначения
6.1. Пиломатериалы должны отображаться во всех документах в виде условного обозначения, несущего следующую информацию: наименование пиломатериала (доска, брусок, брус), цифры обозначающей сорт, наименования породы древесины, цифрового обозначения поперечного сечения, при необходимости длины (для не обрезного пиломатериала – толщины) и влажности, а для строганных пиломатериалов, указывается вид обработки.
Примеры условного обозначения:
- Доска–2–сосна–32х100-сухая;
- Доска–2–дуб–32–транспортной влажности;
- Брус–4–сосна–100х200-естественной влажности;
- Брусок–3–сосна–20х30х2000-сухой, строганный.
- Все элементы информации в условных обозначениях проставляются через дефис, без пробелов. Обозначение сечения и длины пишется через строчный х (икс) без пробелов.
