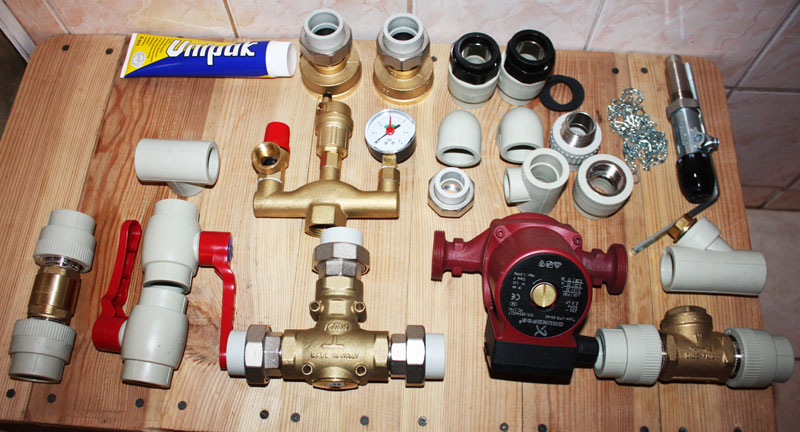

Основные комплектующие для подключения котла
Изначально я поставил перед собой задачу — максимально снизить стоимость монтажа твердотопливного котла. Поэтому минимум трубопроводов. Работы решил выполнять лично

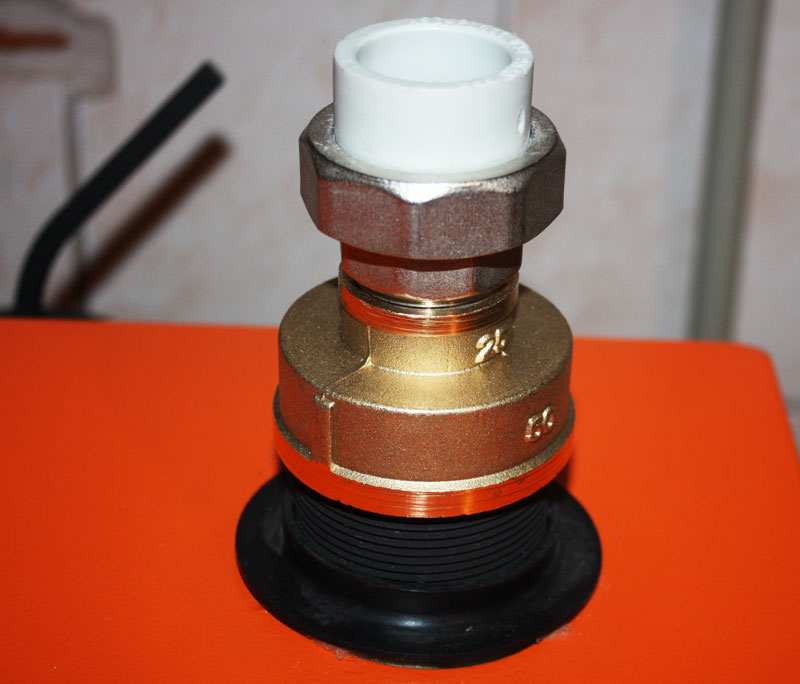

Котел имеет патрубки подачи и обратки с двухдюймовой резьбой. Я использовал для перехода на пластиковую трубу диаметром 32 мм переходники с 2″ на 1″ и сгон американку
Начало монтажа котла. Паковка переходников на подаче и обратке при помощи пакли универсального герметика «Унипак» и «попки» №3
Чтобы при надобности отключать котел устанавливаю шаровые краны 1″ под пайку

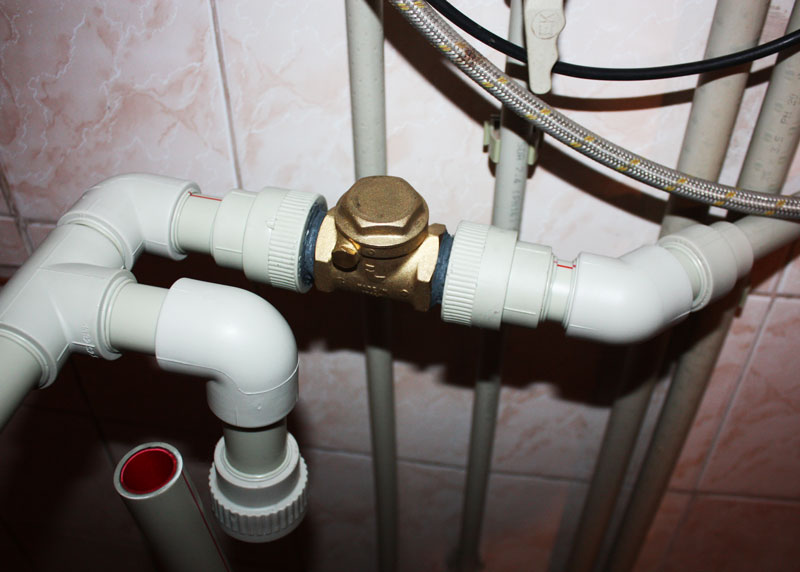

Установка лепесткового обратного клапана 1″. На переднем плане врезан байпас для трехходового термостатического клапана
Установка группы безопасности котла. Для этого на котле предусмотрен патрубок с резьбой 1″
Приходится для экономии места паять сложные конфигурации, состоящие из отрезков труб и фитингов

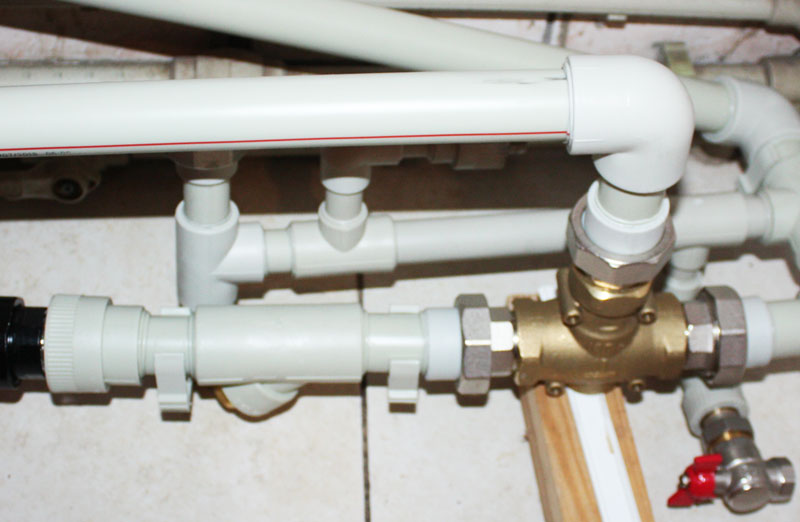

Установка на обратке трехходового термостатического смесительного антиконденсационного клапана (по центру). Слева грязевой фильтр, справа кран для слива воды из системы. На заднем плане подводка водопровода для наполнения и подпитки системы

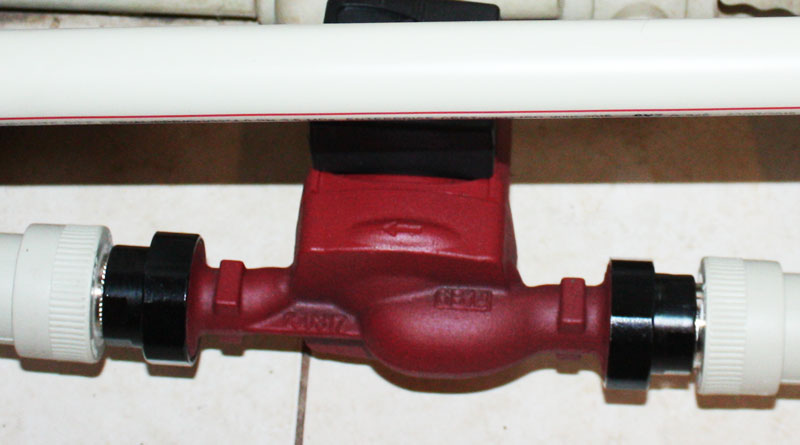

Установка циркуляционного насоса

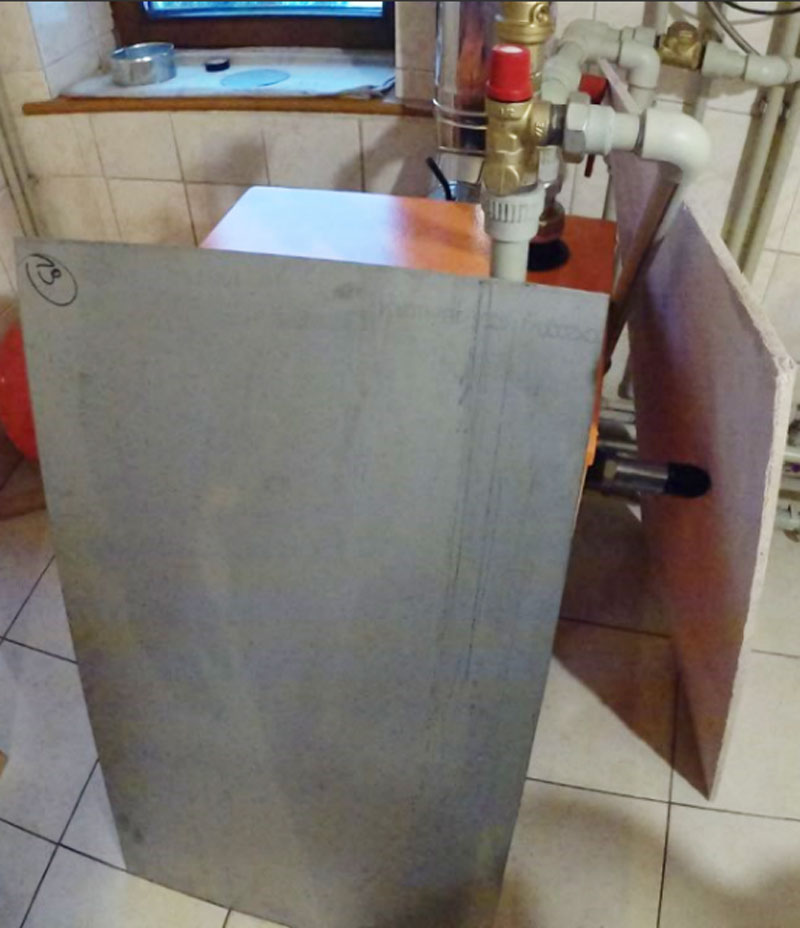

Производитель котла рекомендует положить под котел лист асбеста, смоченного в глину, а затем лист металла. Вместо асбеста я использовал лист термостойкого магнезита толщиной 10 мм и лист пищевой нержавейки толщиной 2 мм (а чего мелочится). А если без шуток — валялся в сарае с незапамятных времен

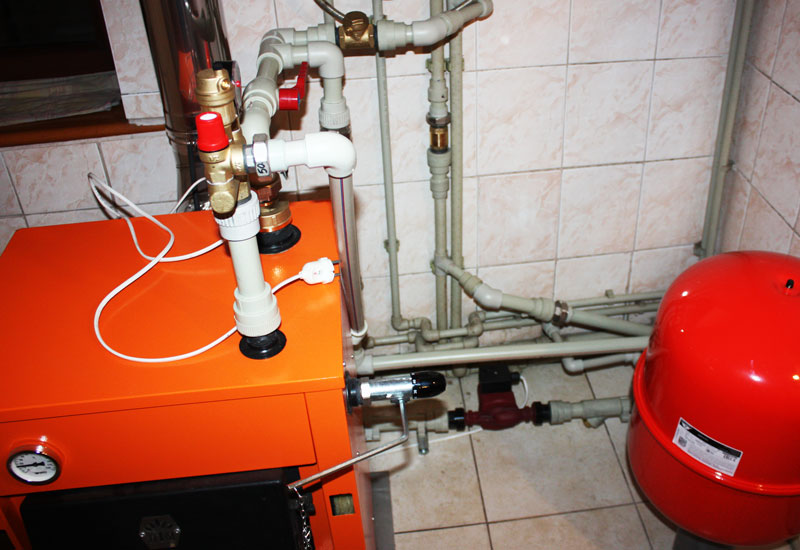

Установка регулятора тяги. Для этого в котле предусмотрен патрубок с внутренней резьбой 3/4″. Справа установлен расширительный бак. У стены на вертикальной трубе установлен пружинный обратный клапан 1″

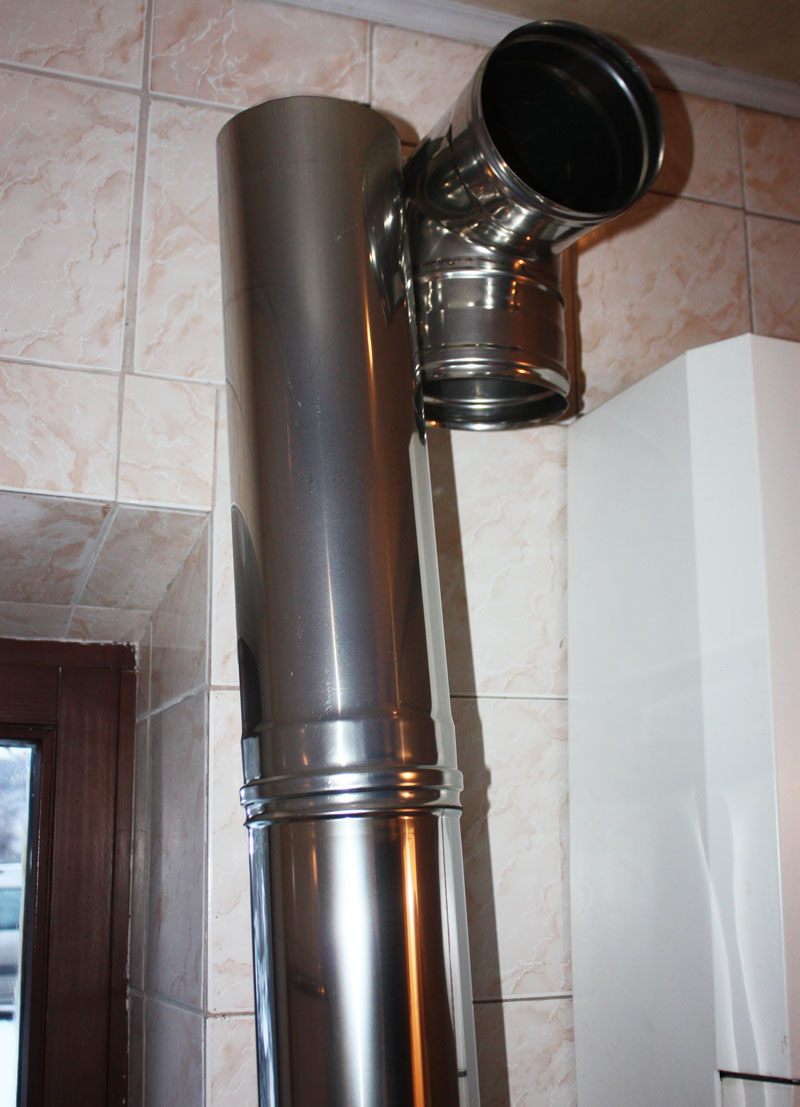

Монтаж дымохода из трубы и фитингов диаметром 140 мм. Для дымохода твердотопливного котла нужно брать нержавеющую трубу. Из-за высокой кислотности другая долго не выдержит

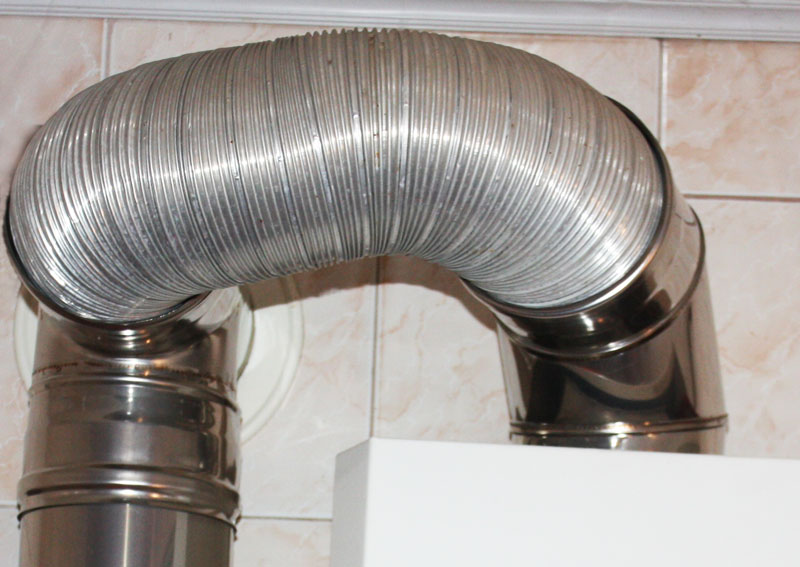

Подключение двух котлов к одному дымоходу. Как временное явление использовал алюминиевую гофру. Выхлоп у итальянского газового котла небольшой — не более 50°С, так что выдержит. Потом заменю на нержавейку. Так как два котла одновременно работать не будут — такой монтаж допустим
Стыки дымохода заполнил термостойким силикатным герметиков и поверху заделал самоклеющейся алюминиевой лентой
В итоге получилось два котла в одной системе — твердотопливный и газовый

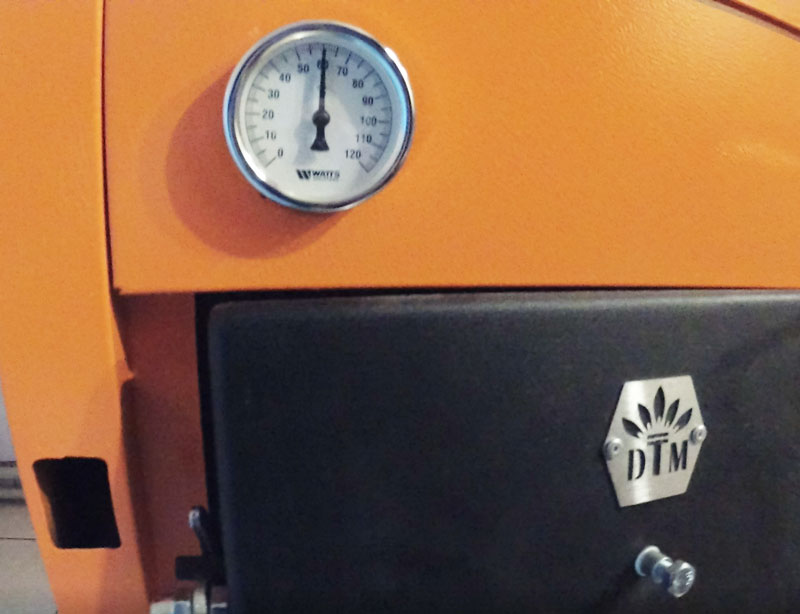

Система с двумя котлами успешно прошла испытания и функционирует
Одной закладки дров при использовании регулятора тяги хватает где-то на 6 часов, затем включается газовый котел.
Теперь осталось подсчитать экономический эффект.
©Игорь Проваторов
