Как правильно закрепить
датчик эхолота на транец лодки
Прежде чем приступать к ловле с эхолотом, нужно понять принцип его действия. Прибор состоит из двух функциональных частей: корпуса с жидкокристаллическим экраном и датчика-излучателя (трансдьюсера), который крепится на транце лодки и соединяется с корпусом при помощи кабеля. Датчик непрерывно генерирует и излучает высокочастотные (ультразвуковые) сигналы, которые, отразившись от дна и других водных объектов, возвращаются обратно, неся информацию о подводной обстановке. Сила отражаемого сигнала зависит от свойств объекта (его величины, плотности и т.д.). Это позволяет компьютеру прибора различать дно, рыбу, коряги, растительность и отображать их на экране в понятном рыболову виде.
Для того чтобы прибор работал корректно, датчик эхолота должен быть правильно установлен на транце лодки, как это показано на рисунке.
Правильная установка датчика эхолота на лодке
Датчик может быть прикреплен стационарно к транцу при помощи саморезов, однако его в таком случае будет нетрудно повредить о дно водоёма во время причаливания к берегу. Надувную лодку приходится часто спускать и скручивать. При этом датчик, установленный стационарно будет мешать.
Поэтому обычно используется держатель датчика эхолота, который крепится к транцу лодки при помощи струбцины. Такой держатель можно купить в магазине, а можно изготовить самому. Магазинные держатели универсальные, поэтому дорогие. В интернете можно найти миллион конструкций креплений датчика эхолота. Я поделюсь конструкцией, которую сделал сам. Она очень простая и не дорогая.
Для изготовления держателя излучателя эхолота я использовал кусок сантехнической полипропиленовой трубы (под пайку) диаметром 25 мм, две заглушки, две клипсы для крепления трубы к стене и один уголок 90 градусов.

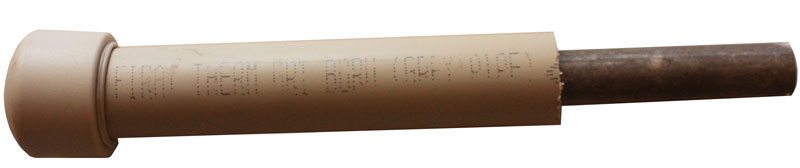

Заготовка держателя датчика эхолота
Нужно взять два отрезка трубы, — один на 50 мм длиннее высоты транца, второй длиной 150 мм. С одной стороны труб припаиваются заглушки. Внутрь пластиковой трубы для жесткости я вставил дюралюминиевую трубку диаметром 16 мм (идеально подошла труба от старой лыжной палки). Длина дюралевых трубок равна длине полипропиленовых труб.
Затем обе трубки впаиваются в уголок. Снизу длиной трубы при помощи нержавеющих болтов прикручивается нержавеющая пластина (размер равен размеру кронштейна датчика эхолота). Держатель датчика эхолота готов.
Крепление для датчика эхолота на держателе в разных проекциях
Крепление излучателя эхолота на транец лодки:
— в верхней части транца предварительно сверлятся два отверстия диаметром 5,5 мм;
— при помощи болтов и гаек-барашков к транцу с наружной стороны прикручиваются две клипсы для крепления пластиковой трубы;
— при помощи болтов и гаек-барашков к держателю крепится датчик эхолота;
— держатель датчика эхолота защелкивается в клипсы;
— всё.
Держатель датчика эхолота в сборе
При подходе к берегу держатель тянется вверх (он легко скользит в клипсах), датчик поднимается выше уровня дна и защищен от ударов. При необходимости держатель крутится за рукоятку (он легко проворачивается в клипсах) для увеличения сектора обзора эхолота. Держатель легко выщелкивается из клипс и прячется в машину, палатку или домик вместе с ящиком эхолота.
Если вдруг случится, что держатель выскочит из клипс (у меня такого ни разу не было, клипсы держат крепко), датчик не утонет, так как он повиснет на кабеле.
Примечание: используйте для всех креплений нержавеющие болты и гайки (их сейчас не трудно купить на рынке или в хозяйственном магазине), чтобы сборка-разборка проходили без проблем.
