Ящик для эхолота с установленным на нём прибором

Как хранить и перевозить эхолот

Эхолот или гидролокатор — очень полезный, а иногда и незаменимый для рыбной ловли навигационный прибор. Он используется для определения глубин водоема, поиска косяков рыбы и определения рельефа дна. Наиболее продвинутые модели совмещены с навигаторами. Перед рыболовом, который приобрёл эхолот, сразу встают вопросы: как его хранить, как переносить и как эксплуатировать на лодке (особенно надувной).

Хочу поделиться опытом, как эти вопросы решил я. У меня эхолот Lowrance HOOK 3Х — небольшая, но очень функциональная модель.

Для начала я купил в хозяйственном магазине ящик для инструмента. Его размеры: ширина 320 мм; глубина 170 мм и высота 160 мм. Для данной модели эхолота это наиболее подходящие габариты. Аккумулятор на 7 ампер часов плотно входит поперёк ящика.

К крышке ящика при помощи нержавеющих болтов, гаек и шайб (резьба М4) я прикрепил кронштейн крепления эхолота (идёт в комплекте).

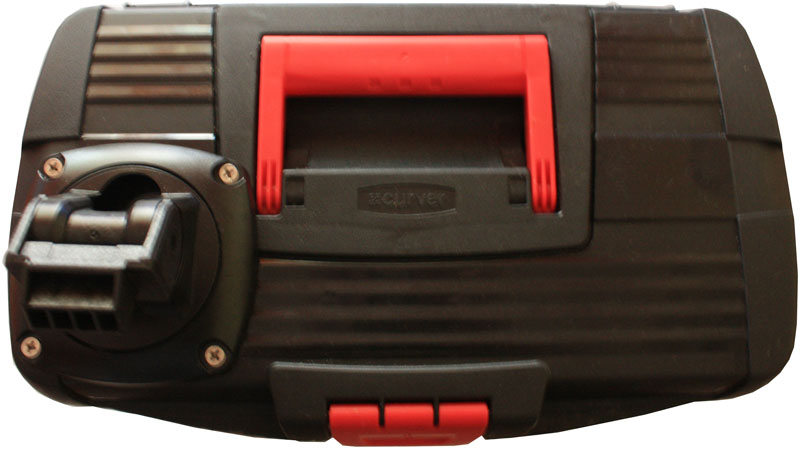

Ящик для эхолота с установленным кронштейном

Сбоку ящика просверлил отверстие для продевания проводов (на фото указано синей стрелкой). В ящик вставляется аккумулятор, укладываются провода и сам эхолот, а также крепления для присоединения датчика (излучателя) к транцу лодки. В таком виде эхолот хранится дома и транспортируется.

Комплект эхолота, уложенный в ящик

Для приведения эхолота в «боевую готовность» нужно:
— защелкнуть эхолот в кронштейн;
— присоединить к эхолоту кабельный разъём;
— продеть кабеля в отверстие внутрь ящика;
— кабель питания при помощи клеммных разъёмов присоединить к аккумулятору;
— излишки кабеля датчика уложить в ящике;
— датчик эхолота прикрутить к держателю;
— держатель датчика эхолота установить на транец лодки.

Поскольку длина кабеля датчика 6 метров, ящик с эхолотом можно устанавливать в любом удобном месте на лодке.
